Nova invenção do nosso vizinho engenhoso...

retirado da sociedade do sol
por Edison Urbano

Olá amigos, fiz mais uma coisa legal. Peguei um carrinho de feira (quebrado) que estava jogado no lixo da vizinha e transformei-o em uma LAVADORA PRESSURIZADA MANUAL MÓVEL. Fiz esse equipamento especialmente para inspirar e incentivar as pessoas a usarem a água de chuva para lavar pisos, carros ou irrigar plantas. A inovação foi juntar a Bomba Manual Puxa/Empurra, mais algumas madeiras encontradas em caçambas e uns parafusos para fazer um suporte para mangueira, mais um suporte para um reservatório pequeno e mais algumas partes do carrinho de feira. Hoje fizemos os primeiros testes lavando a cozinha com água de chuva da Minicisterna. Adoramos, foi muito eficiente, prático e divertido.

Na foto ao lado, está a montagem do carrinho conectado na Minicisterna por uma mangueira. Assim podemos andar com o carrinho pela casa (até aonde a mangueira conectada na Minicisterna chegar), enquanto vamos bombeando e dirigindo o jato de água ao seu destino, como por exemplo para o chão servindo de vassoura, ou para o carro, ou para irrigar as plantas.

Para melhorar a eficiência e ficar bem econômica, fiz o bico do esguicho usando um cap de 20mm com uma pequena carreira de furos de 1mm. Veja foto ao lado =>

O trabalho de irrigar as plantas fica muito fácil, leve e divertido. Você vai bombeando e direcionando o jato de água (mais forte ou mais fraco) conforme a necessidade.

Abaixando o suporte inferior e passando a mangueira para um suporte traseiro, podemos colocar e amarrar um reservatório de até 30 litros. Assim, podemos andar pela casa e ir até aonde não foi possível ir com a mangueira conectada a Minicisterna. Podemos por exemplo, nos dar ao luxo de ir lá fora de casa e lavar a calçada, mas é bom escrever no reservatório que essa é uma água de chuva.

Vizinho engenhoso e generoso

Armamos uma pequena equipe (floriana, Fábio e Moty) e fomos visitar o engenhoso EdisonUrbano em seu laboratório doméstico sustentável. A primeira sensação é de entrar no laboratório do professor pardal. Na sua moradia no Ipiranga Edson fica desenvolvendo, testando e implementando tecnologias limpas. Ele é o criador do sistema de reúso de água disponibilizado no site da sociedade do sol, organização da qual ele participa como monitor e gestor do site. www.sociedadedosol.org.br

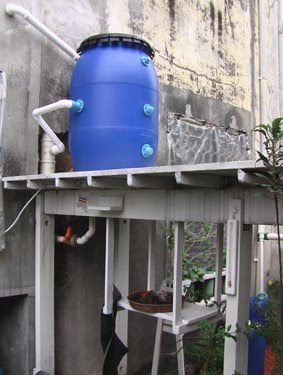

Focado em desenvolver sistemas sustentáveis para meio urbano, edson parece fazer jus ao nome que tem. Em sua Casa de dois andares, otimização de espaço parece ser uma de suas especialidades, ali encontramos um sistema de réuso de água bem legal que recebe água do banho do banheiro de cima, armazena na varanda em um plato construído para isto e direciona para a privada do banheiro de baixo.

Encontramos também uma cisterna muito caprixada. além da cobertura verde que impede que água se concentre na tampa a cisterna tem redutor de turbulência, filtro de sujeirinhas, sistema de descarte das primeiras águas, reservatóriozinho para cloro e até uma válvula interna que pode ser conectada à famosa bomba manual também invenção do nosso inspector.

MANUAL DO FILTRO DE ÁGUA DE CHUVA

MANUAL DO SEPARADOR DE ÁGUAS DE CHUVA PARA RESIDÊNCIA URBANA

MANUAL DA MINICISTERNA PARA RESIDÊNCIA URBANA







Ao longo da varanda vasos feitos de garrafa pet, canos de pvc e cabos de vassoura, retalhos de carpete, mimetizam o funcionamento do lençol freático e mantem as plantas com água e o ambinte protegido da dengue. Por falar em dengue saímos de lá cada um com uma dengueira, uma outra invençãozinha de garrafa pet utilizada para encontrar focos de dengue, ela recebe água mas impede que o que ali se desenvolver saia dali.

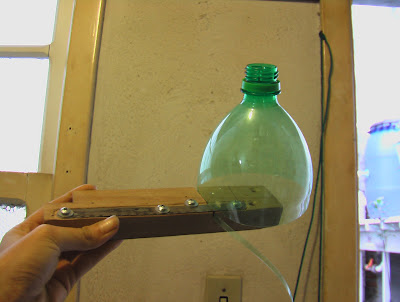

Falando em garrafa pet Edison parece usar e abusar deste recurso, tendo inclusive uma fieira que faz diferentes tamanhos de fio de pet. Depois ele costura tudo com estes fios.

Bem Edison não para por aí, ele palneja agora fazer uma reforma na sua edícula, batendo uma laje para que possa aproveitar melhor o sol e por seu forno solar para funcionar e também um sistema de aquecimento solar. Para as águas tem outros planos conectar todos os seus vasos com a cisterna de modo a tornar o sistema de irrigação das plantas autoregulado através de um sistema de capilarização feito com mangueirinhas. Mas isto fica para proxima visita regada a muito chá de erva cidreira fresquinha...

Mas o melhor de tudo é que é tudo copy left, e o engenhoso e generoso Edison ainda por cima desenvolve e disponibiliza manuais de tudo isto! Seu objetivo, sempre visando baixo custo, é que cada vez mais pessoas se motivem e implementem os sitemas. A Patchamamma agradece e nóis também...
